Look at the Combine tool
另一個ＣＡＤ軟體很常見的功能，就是把兩個元件的外型特徵結合在一起，好比說把兩個零件融合成一個零件，或是把Ａ零件的形狀刻在Ｂ零件上（類似放電加工的概念）；再換個講法就是類似布林運算的處理。在ＤＳＭ上，也有類似的功能，稱為「Combine」。
這裡官方的教學網站，可能是為了強調這個功能的威力，特別提供了一組連接器與銘版的檔案來示範。這組檔案的下載連結與此：

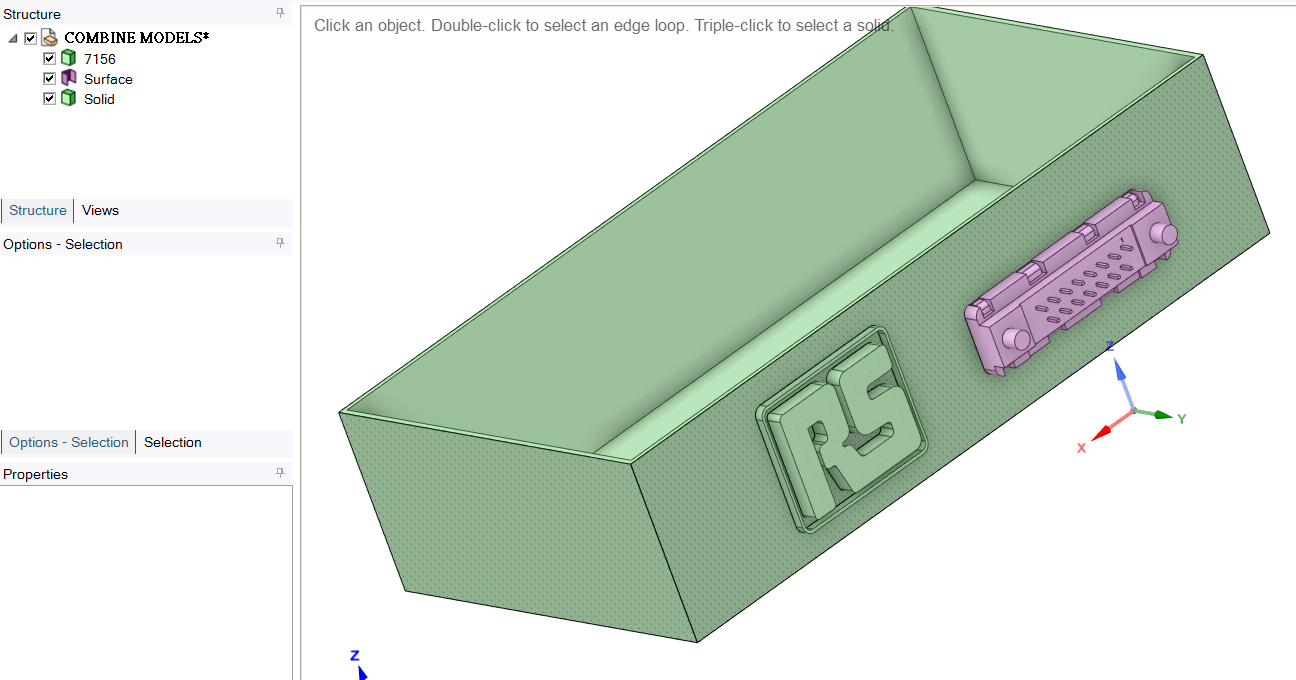

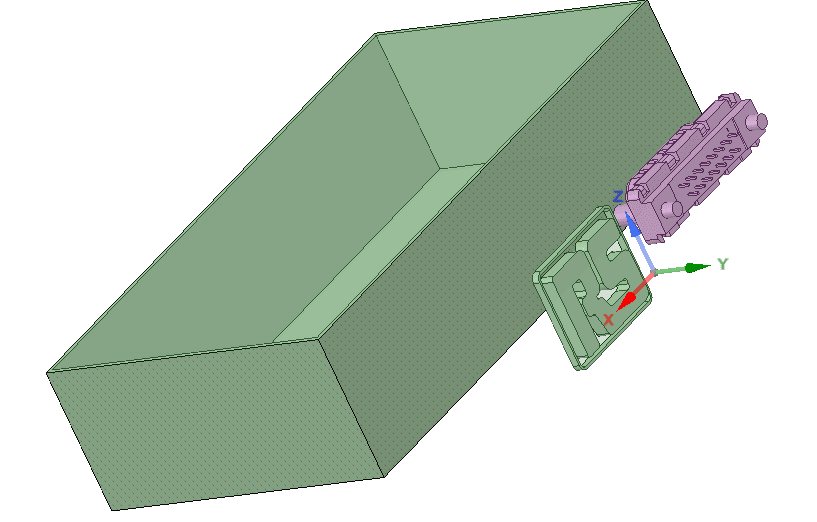

下載了這組檔案，打開之後應該會看到類似下面的實體形狀：

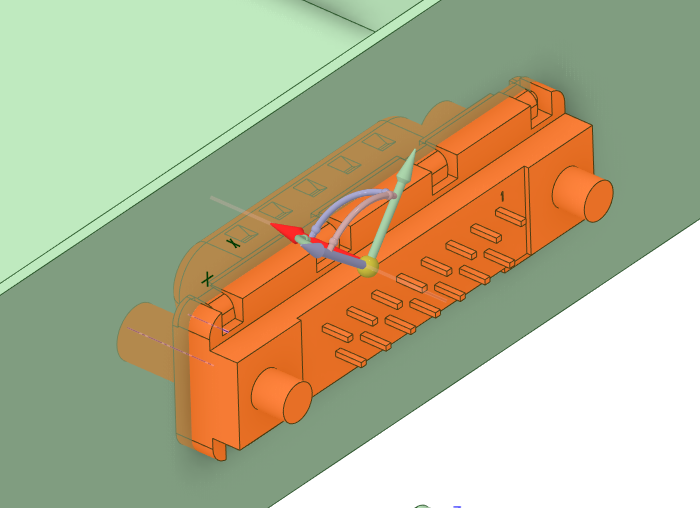

然後三擊紫色實體（連接器），即可選取這整顆連接器。然後按下快捷鍵ｚ（Ｚｏｏｍ的意思），就會將畫面聚焦在這顆連接器上。

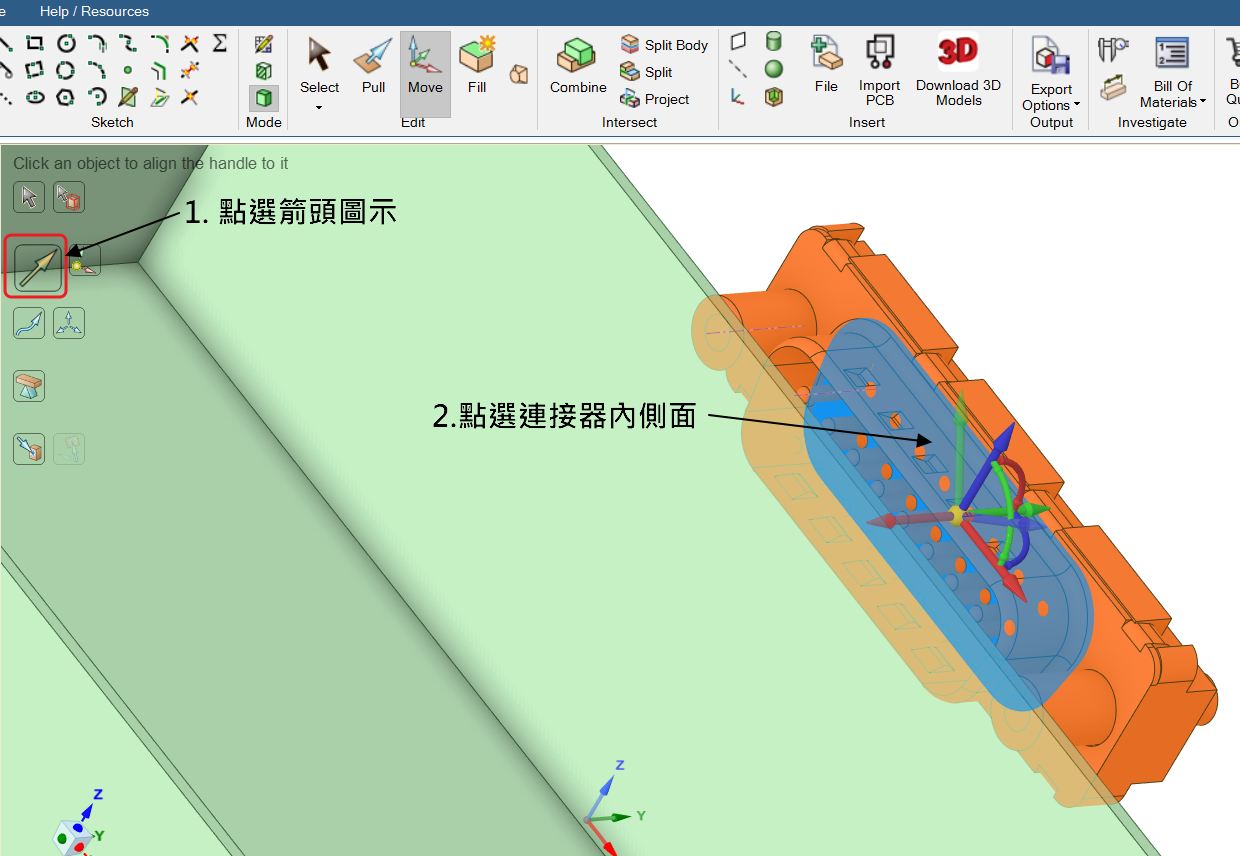

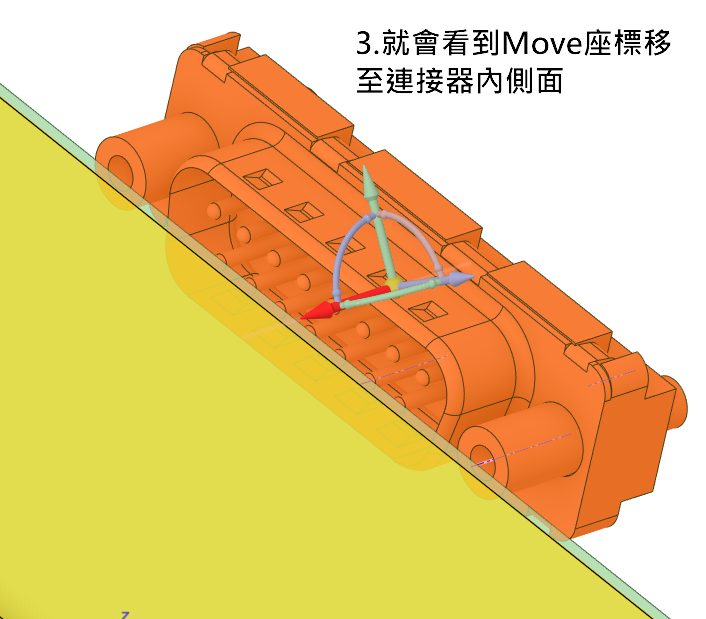

接著啟動Move指令，將這顆連接器拉向長方形的便當盒機殼，並且讓連接器的內面與機殼的表面貼合在一起。其具體作法為先點選畫面左方的「箭頭」圖示，再點選連接器的內側面，就會將Move座標移到連接器的內面，如下兩圖所示：

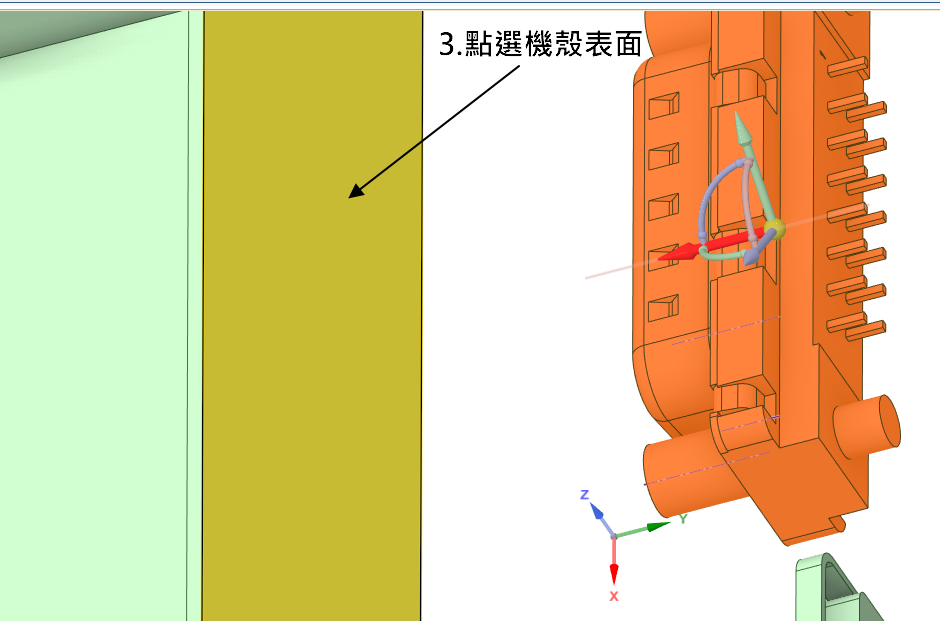

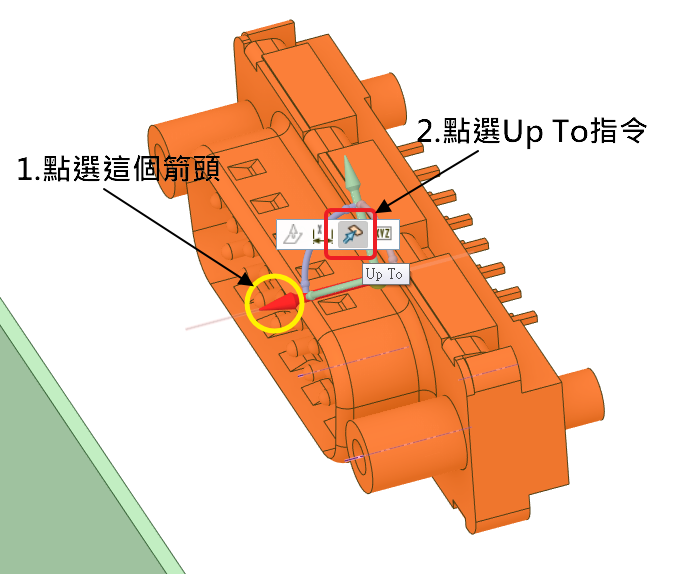

接著點選Move座標靠近機殼的箭頭，選取「Up to」，然後再點選機殼表面，就換看到連接器內側面和機殼表面貼合，如下兩圖所示：

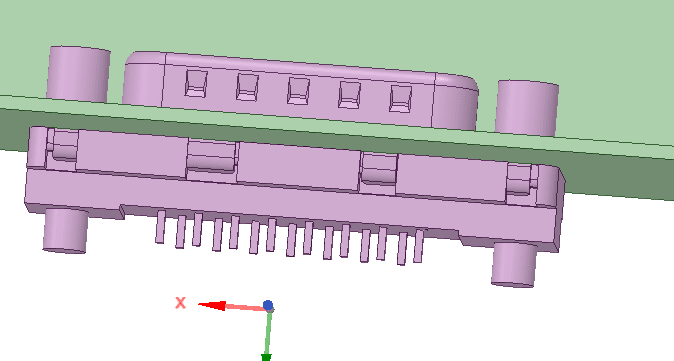

終於，就會看到連接器的內面和機殼表面貼合了。
再來用點選畫面空白區域來結束Move指令。然後就是本文的主題，Combine指令要出場了。如下圖點選Combine指令：
然後點選機殼，作為Combine指令的目標物件（被加工物），如下圖：

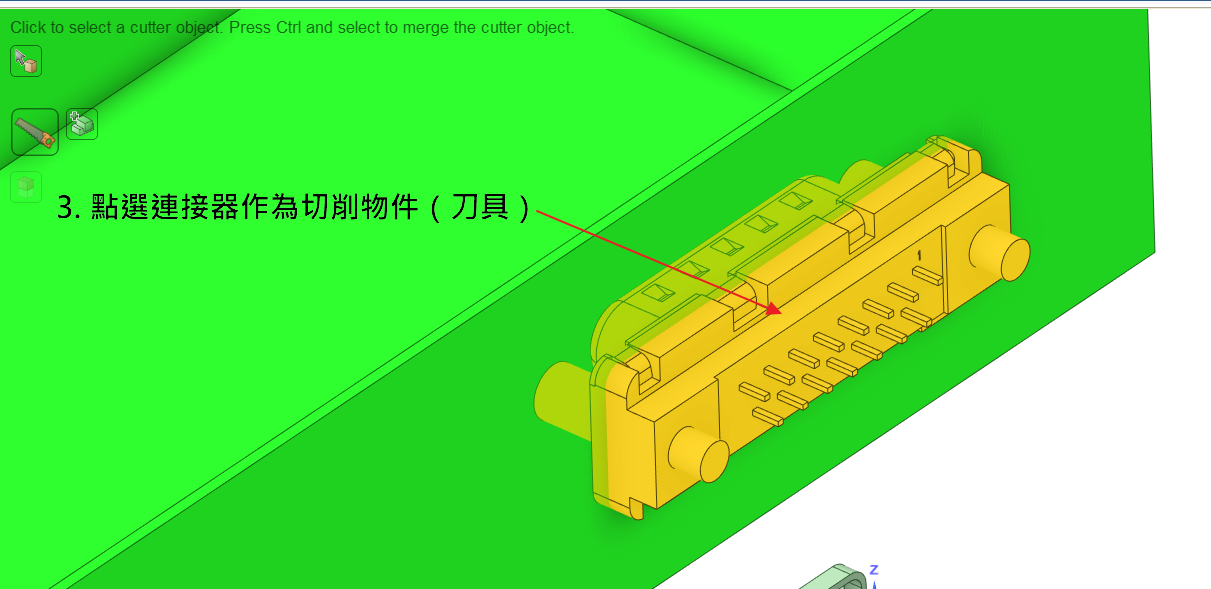

再選擇連接器作為切削物件（刀具）
選完刀具之後，就會看到旁邊的結構樹中多了很多機殼被切割出來的小實體。

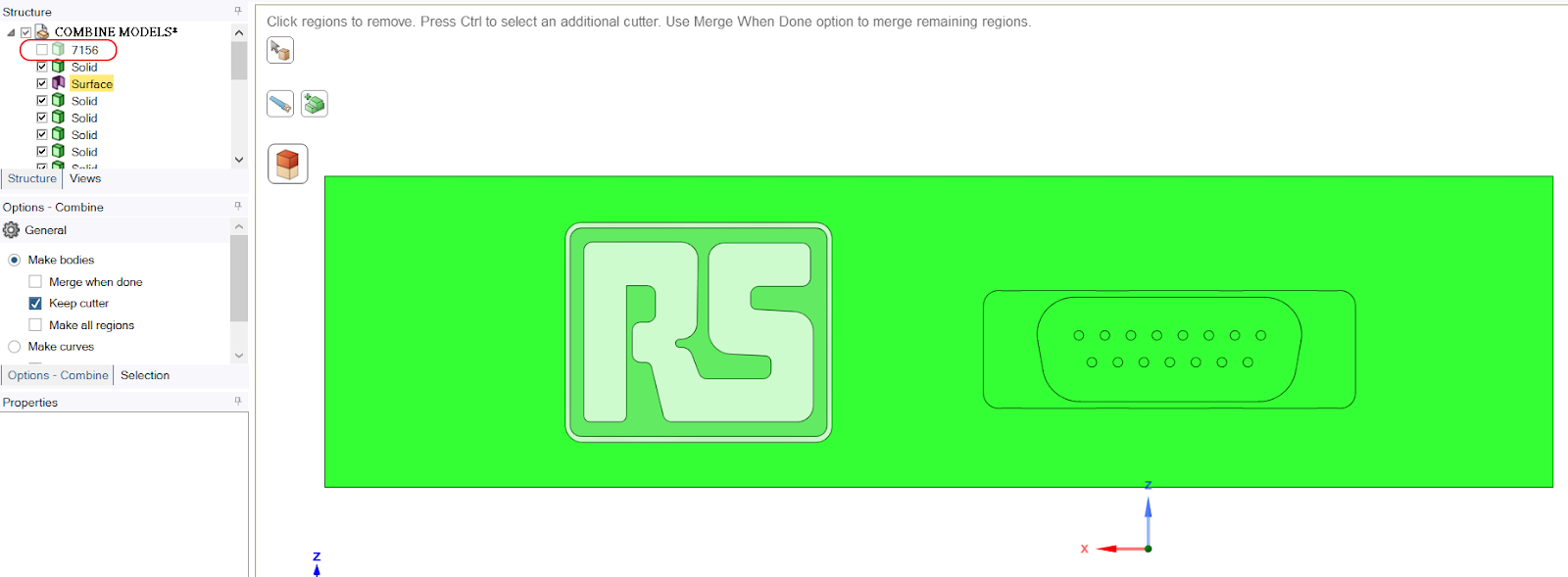

接著在Structure Tree中取消勾選連接器（７１５６）使其隱藏起來，應該會看到類似下圖的狀況：

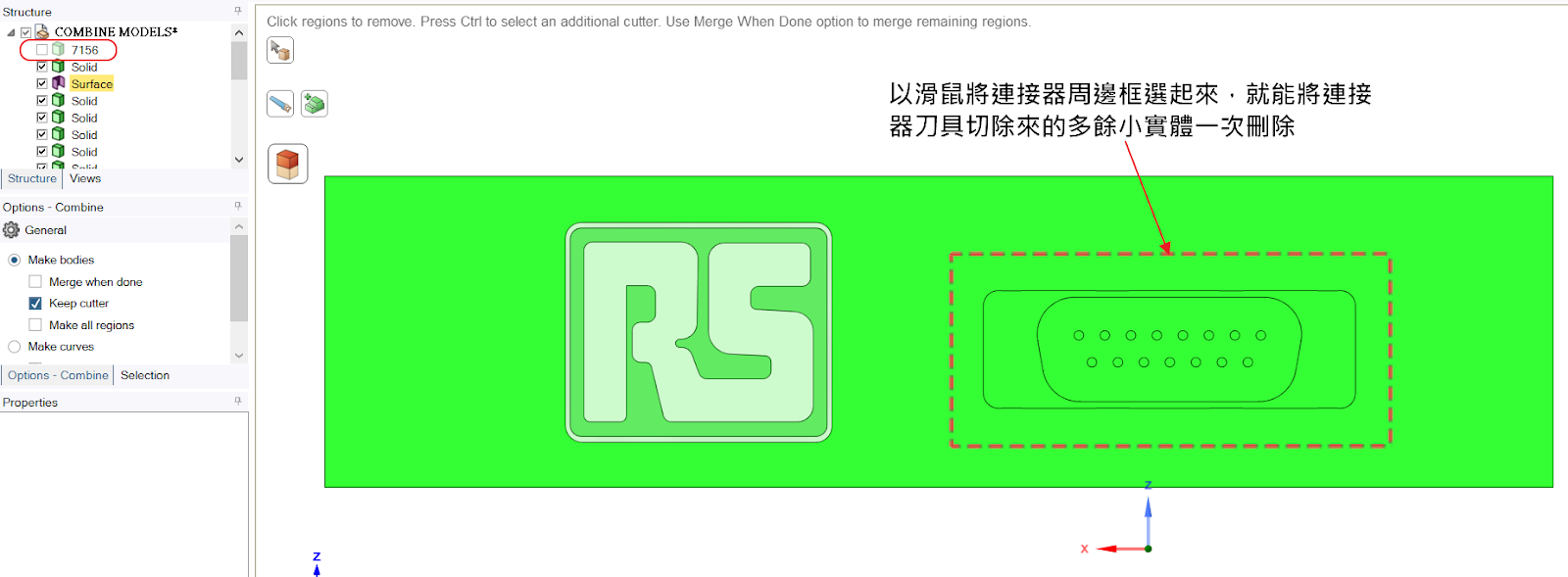

然後再用滑鼠將連接器造成的痕跡周邊一次選取，就能刪除多餘的小實體，如下圖所示：
最後看起來會像是下圖這樣，在機殼上做出了連接器的組裝槽。
然後將連接器取消隱藏（在結構樹中重新勾選），就會看到機殼和連接器以無干涉的狀態組裝在起一起。

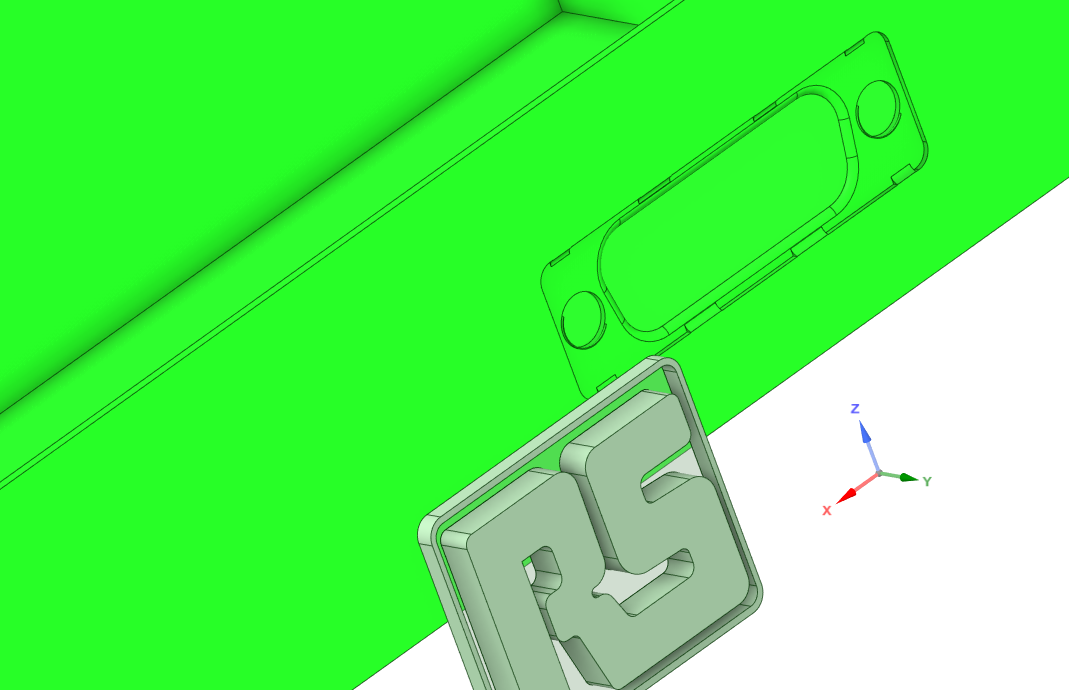

再來則是要將銘板（ＲＳ字樣）鑲嵌在機殼上。首先也是使用Move指令與Up To選項，將銘板移至機殼上適當位置，如下圖：

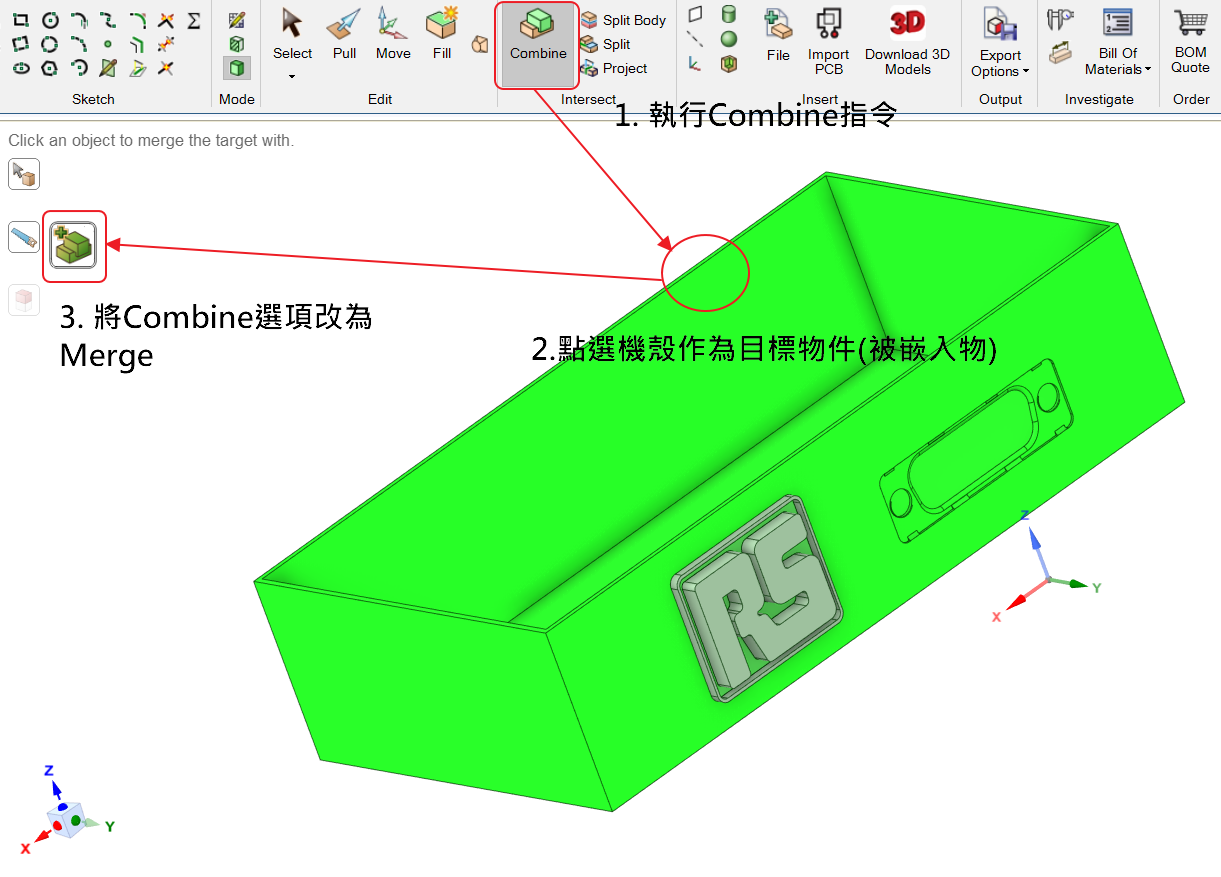

然後也是執行Combine指令，也是選擇機殼作為目標物件（被嵌合＝融合物），但這次要把Combine的選項改為Merge，如下圖：
最後選擇銘板作為融合物件，而和機殼組合成一個實體，這裡可以注意到結構樹中只剩下兩個實體（機殼與連接器），證明因為銘板和機殼已經融成同一個元件了。
＝＝＝
