DesignSpark Mechanical探究（０４） Pull的減肉用法

Look at the Sketch, Select and Pull tools（２）

做完第一個３Ｄ模型後，這篇還要再做一個，將來可以用來構成組合件。操作的程序和前一篇很像，但使用的指令略有差異。從這篇中可以學到另外一種快速選取的方法，以及「無招勝有招」的Pull指令的其他用法。

建模流程基本上還是從２Ｄ長成３Ｄ，然後再加上斜角修飾。

在這裡，也是使用File > New > Design指令建立一個新的空元件（Part）。然後參照前一篇的方式建立一顆２５ｍｍ的立方體，並且導出２ｍｍ的圓角。如下圖所示：

＊經過前一個元件建立的過程後，到這裡大約一分鐘之內就可以畫出同樣的東西吧？

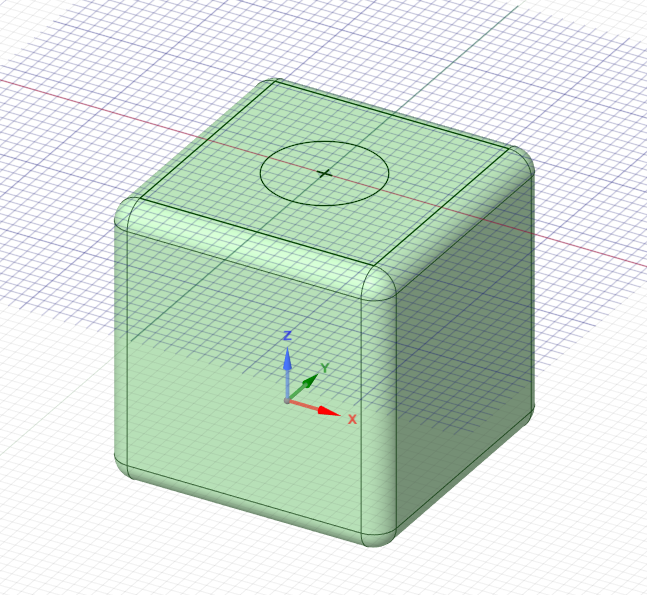

接著一樣使用草繪指令群中的Circle，在立方體的頂面正中心畫出一個直徑１０ｍｍ的圓。

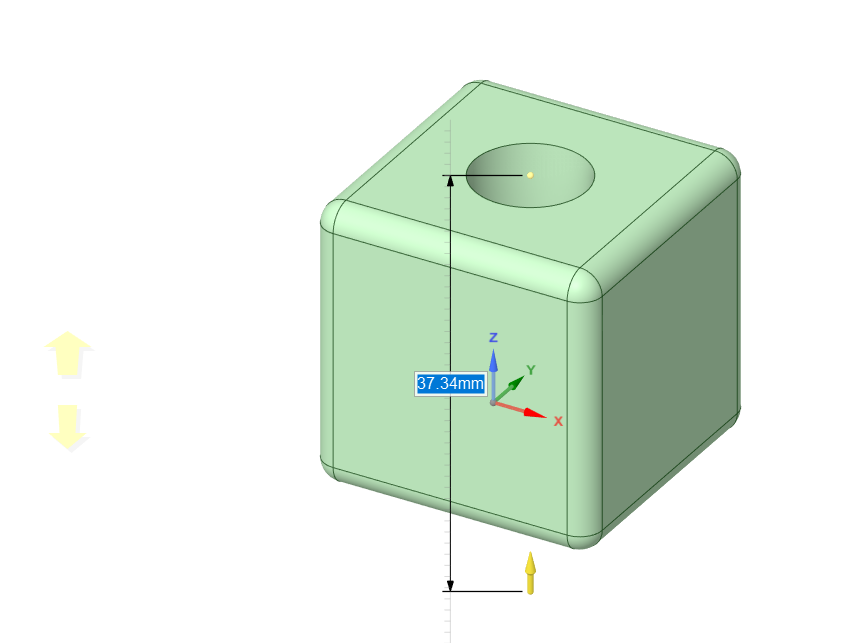

畫好以後一樣使用編輯指令群中的萬用指令Pull往立方體內部「拉孔」。拉了多長無所謂，只要記得要拉貫穿立方體即可。如下圖所示：

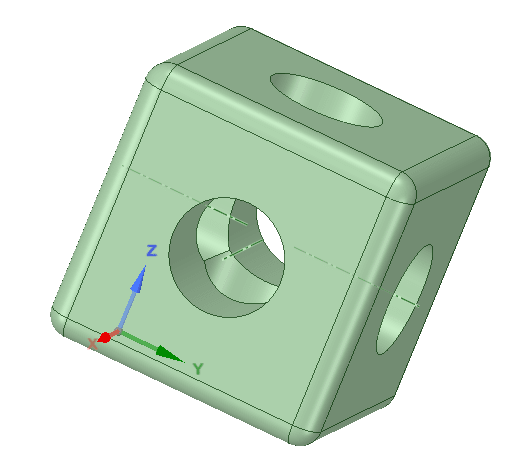

接著依照同樣的方法，拉出另外兩個方向的貫穿孔，完成以後會是類似下圖的樣子：

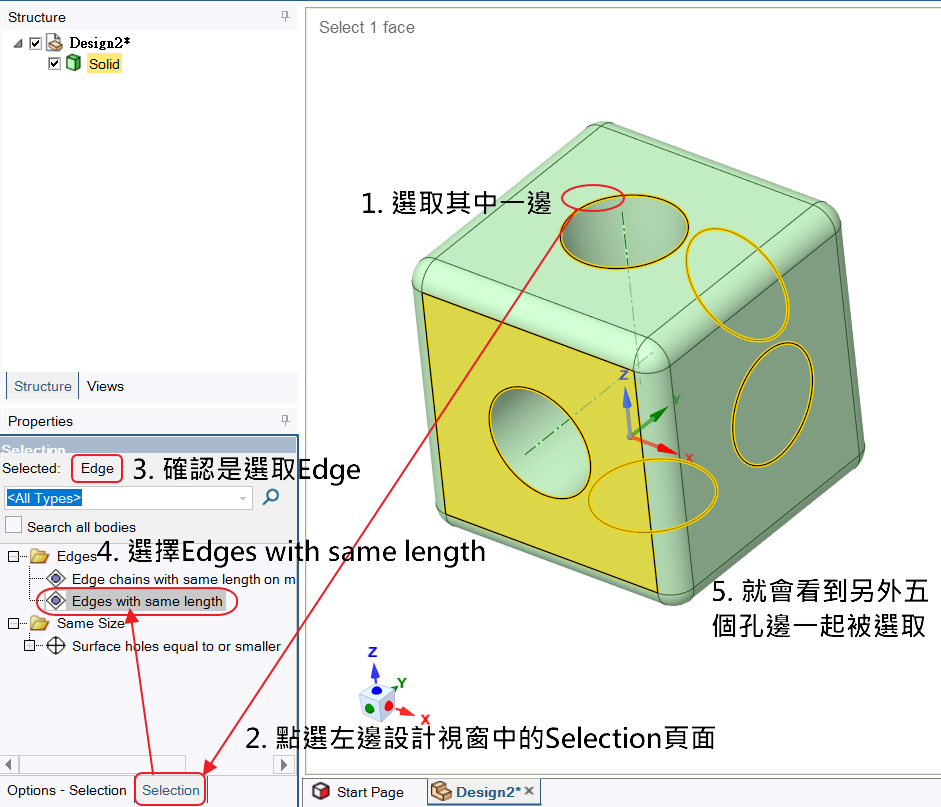

最後要替這三組貫穿孔導上斜角（Ｃ角＝Chamfer），自然就得先將這些孔的邊選取起來。這裡提供了另外一種可以一次快速選取所有圓孔邊的方法。就是先選取其中一個圓孔邊，然後打開左邊的設計視窗下緣的Selection頁面，再選擇edges with same length即可，如下圖所示：

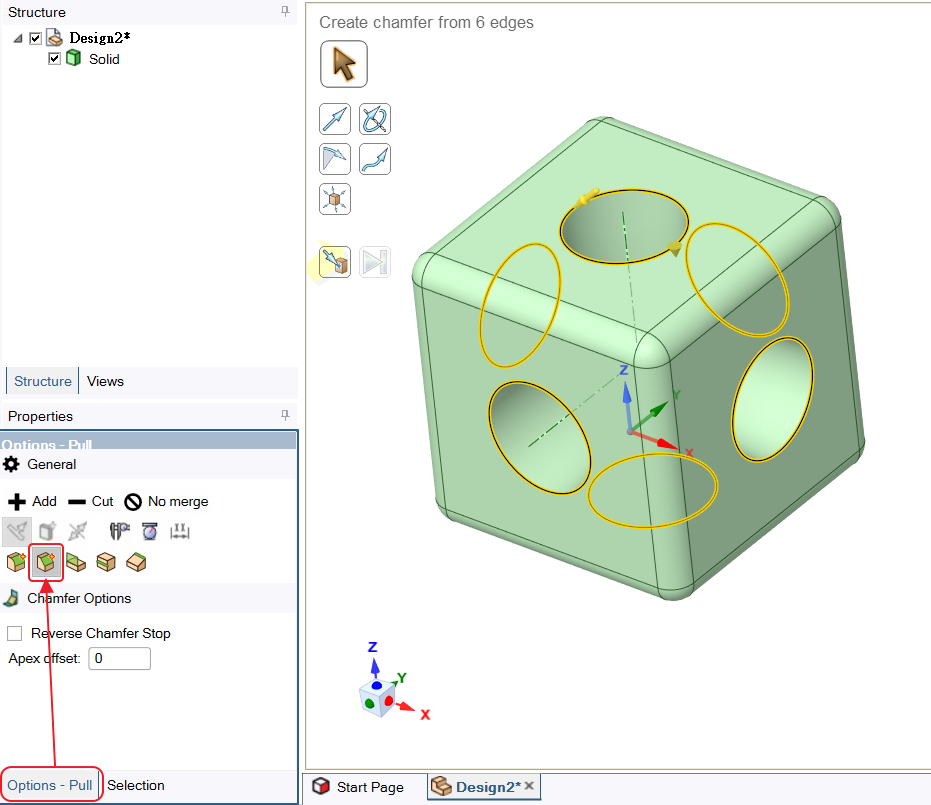

在此六個孔邊都被選去的狀態下，再度請出Pull指令，但這次因為不是導圓角，而是斜角（Chamfer），所以修改一下萬用指令Pull的選項。方法也是選擇左側設計視窗下緣的Options-Pull，然後將預設的圓角改成斜角（就在圓角指令的旁邊），如下圖所示：

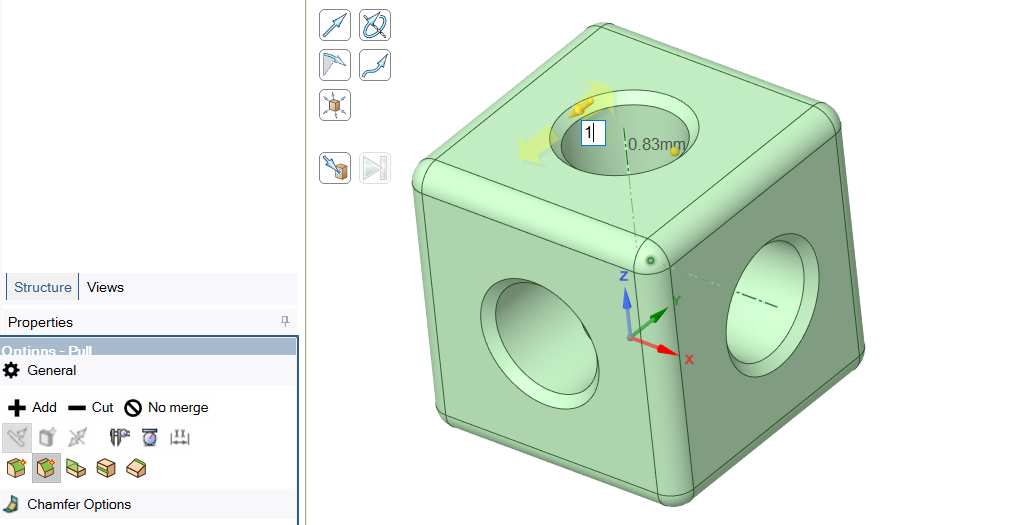

最後只要比照前一篇的導圓角的方法，將Pull指令顯現的箭頭往內「推」，然後將數值改為１，就會在這六個圓孔上導出１ｍｍ的斜角，如下圖：

完成斜角後，存檔為Holed_Cube，就結束這一回合。

＝＝＝
