將數個截面緩緩相連形成實體的「混成長出（Loft）」
所謂的「混成長出（Loft）」是做出數個截面，而用緩緩相連的曲面連接各截面來形成實體。接下來要看的是由六角形與圓形的兩個截面構成混成長出的例子。
首先，就是要在草繪器中繪出六角形。而繪製多邊形的功能，如圖３１所示，在ＦｒｅｅＣＡＤ中提供了數個快速指令（譯註：這很方便）。

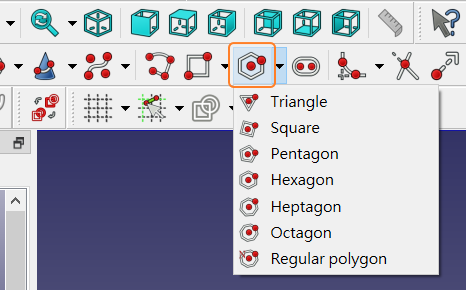

圖３１ 多邊形的各種指令
接下來就用其中的六角形指令（Hexagon）在ＸＹ平面上繪出六邊形（圖３２）。

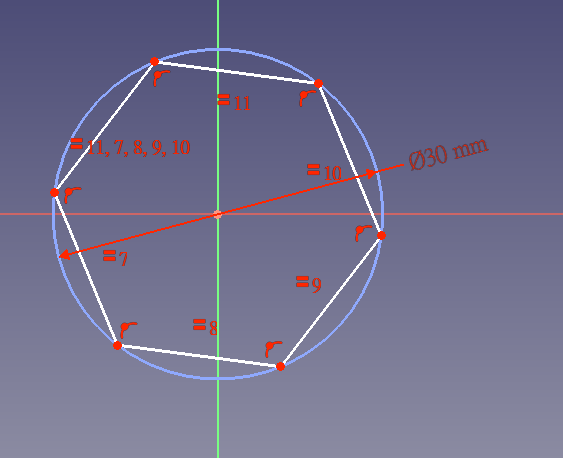

圖３２ 繪製六角形
接下來，要在稍微偏離ＸＹ平面的位置上繪製一個平行圓形草繪。因此這就得先做出一個能繪製草繪的新平面；乍看之下，舊版指令列中並沒有建立平面的指令。只好將工作區從Part Design切換成Sketcher；但新版（０．２１版）可以直接在Part Design工作區底下建立平面。

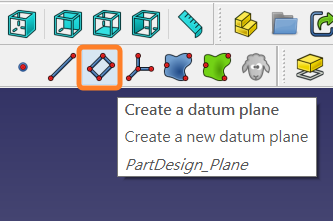

圖３３ 建立新平面指令
接著點選ＸＹ平面，再點選建立新的基準面指令，輸入偏移量１０ｍｍ，如圖３４。

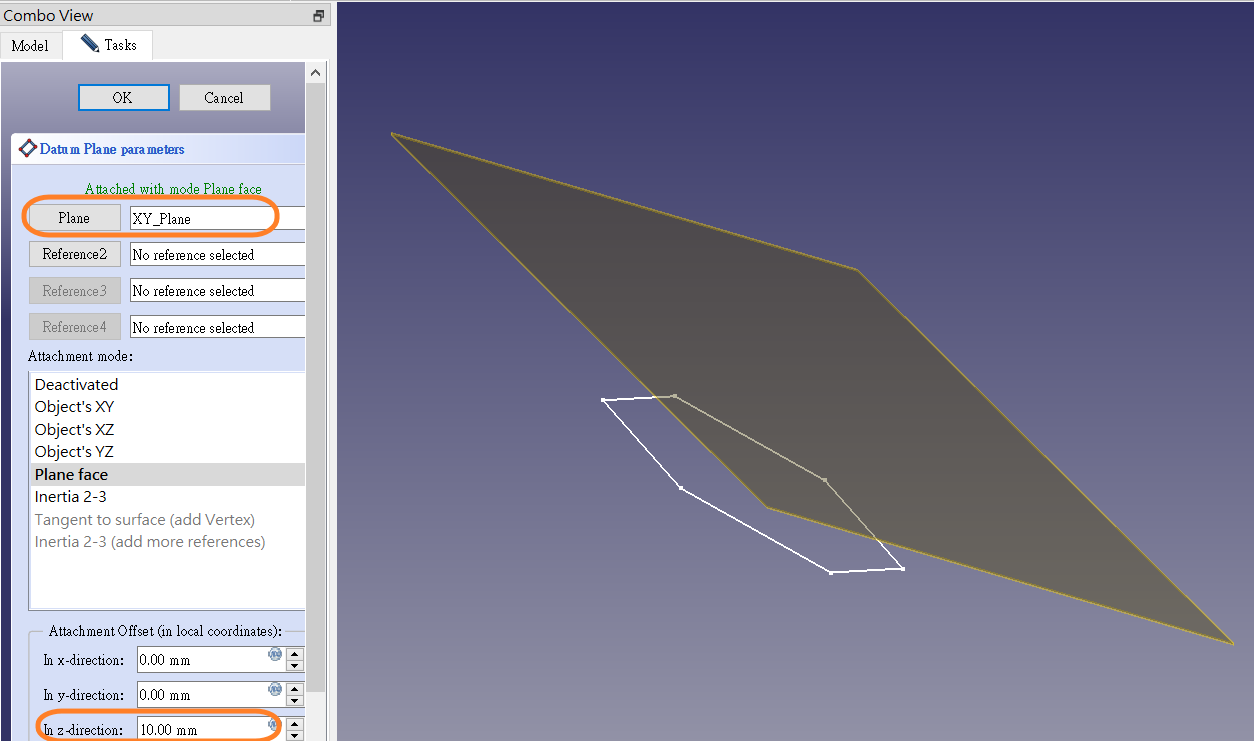

圖３４ 建立偏移基準面

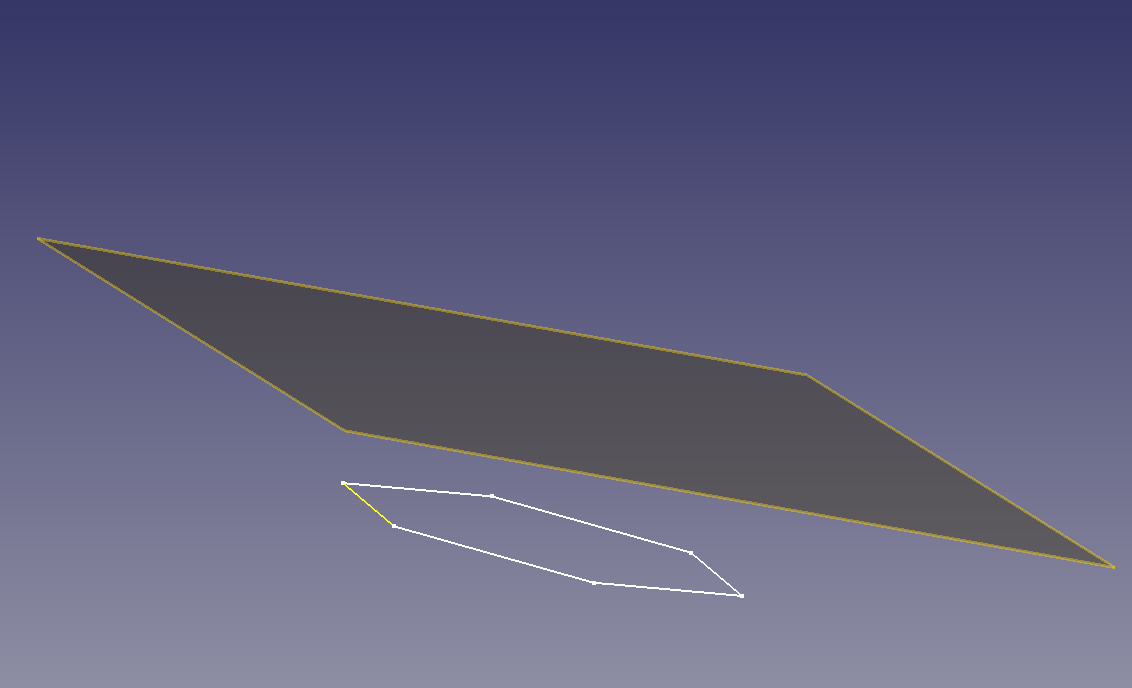

圖３５ 完成後的偏移平面
接著在這個新建立的平面上畫出一個比前面的六角形要大的圓形（如圖３６）。
圖３６ 在新建的偏移平面上畫圓
然後選擇六角形的草繪下，點選「加法混成（Additive Loft）」指令，此時先不要選圓形的草繪（如圖３７）。

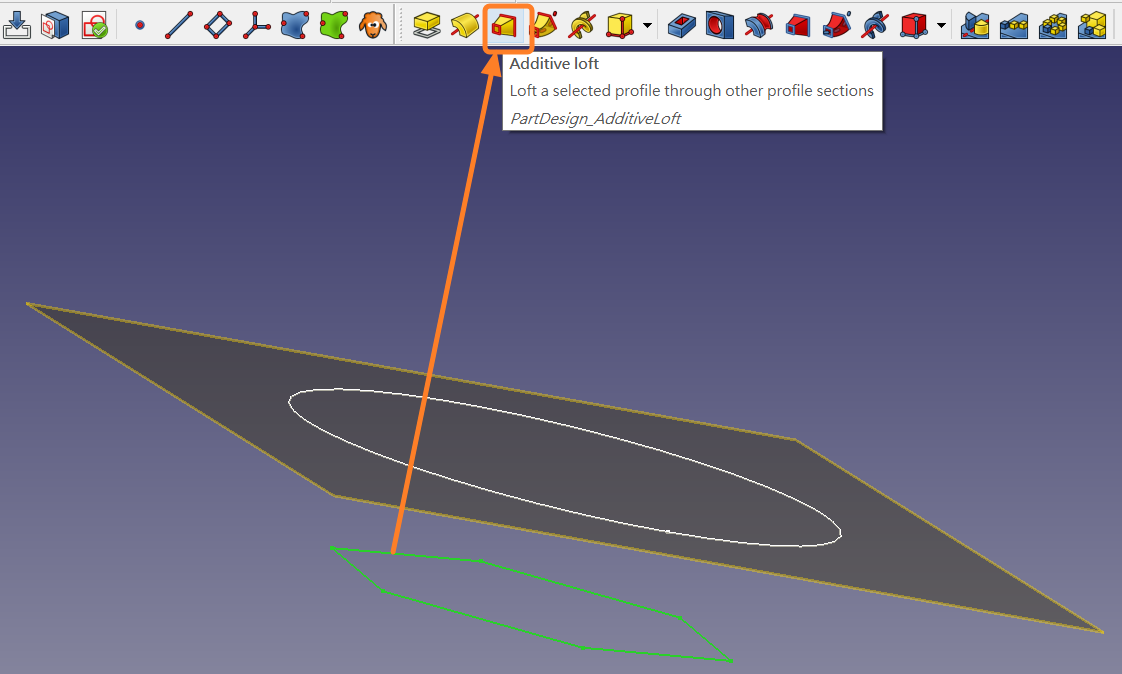

圖３７ 執行加法混成指令
選擇加法混成指令之後，點選混成參數「Loft Parameter」中的「加入截面（Add Section）」，再選擇圓形草繪，就會看到混成以後的實體以黃色的形式預覽出來（圖３８）。
圖３８ 加入截面

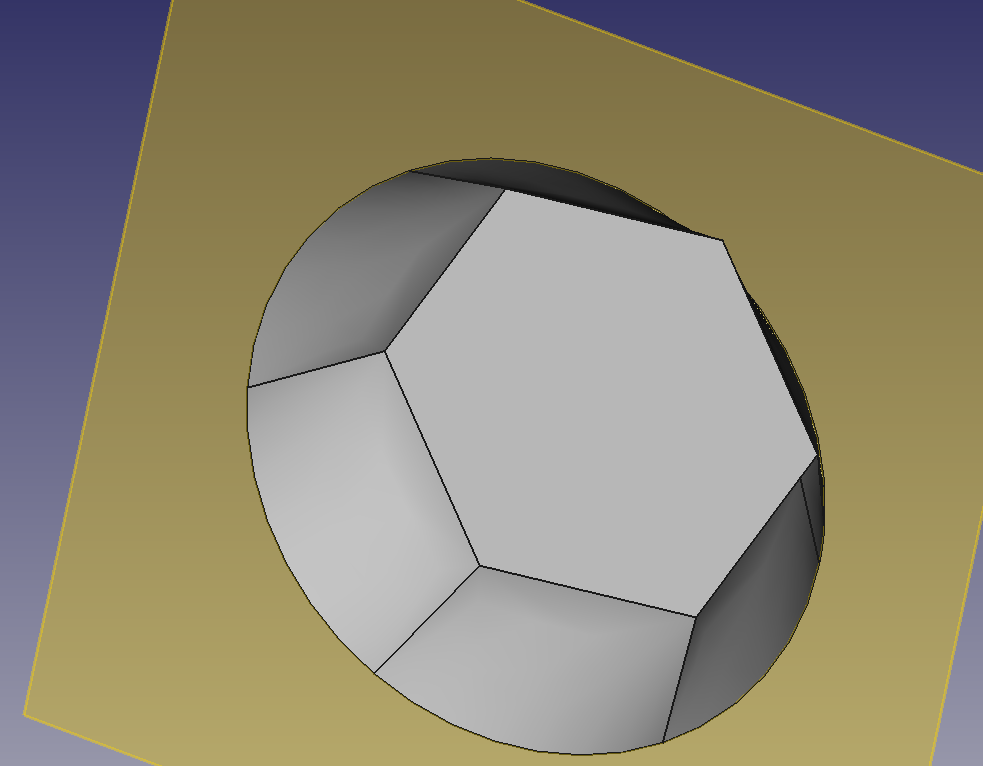

圖３９ 完成的混成實體
順帶一提，Loft這個字，剛好跟某個日本大型百貨公司的店名相同；而這家百貨公司的店名，就是從Loft另外一個字義「閣樓」而來。所以看到Loft這個字出現在３Ｄ ＣＡＤ軟體之中，總是有種奇妙的感覺（笑）。
讓特徵進行直線排列或是圓形排列複製～「旋轉陣列／直線陣列」
接下來先介紹將特徵（形狀）複製成圓形的「旋轉陣列」。這次使用的例子，是拿如同圖４０的實體來旋轉複製其上的小圓柱。這是因為如果沒有底下的大圓盤，就沒法做出圓形陣列的關係。點選比較小的圓形長出特徵（Pad）、然後點選「圓形陣列（Polar Pattern）」指令。

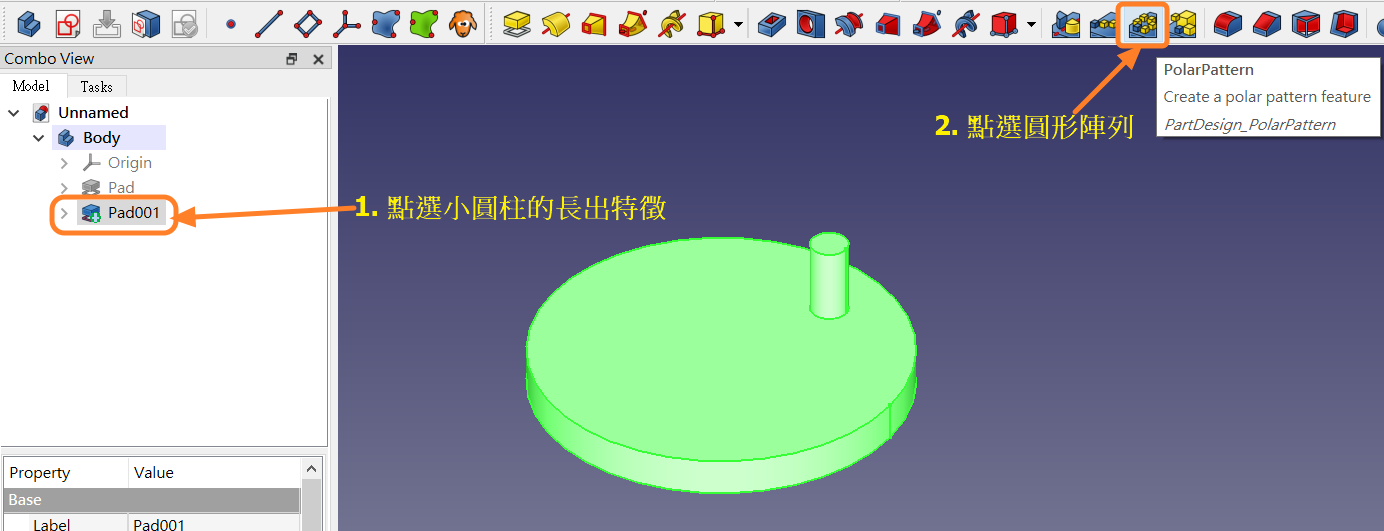

圖４０ 圓形陣列指令
接著就會看到如圖４１一樣的預覽畫面。

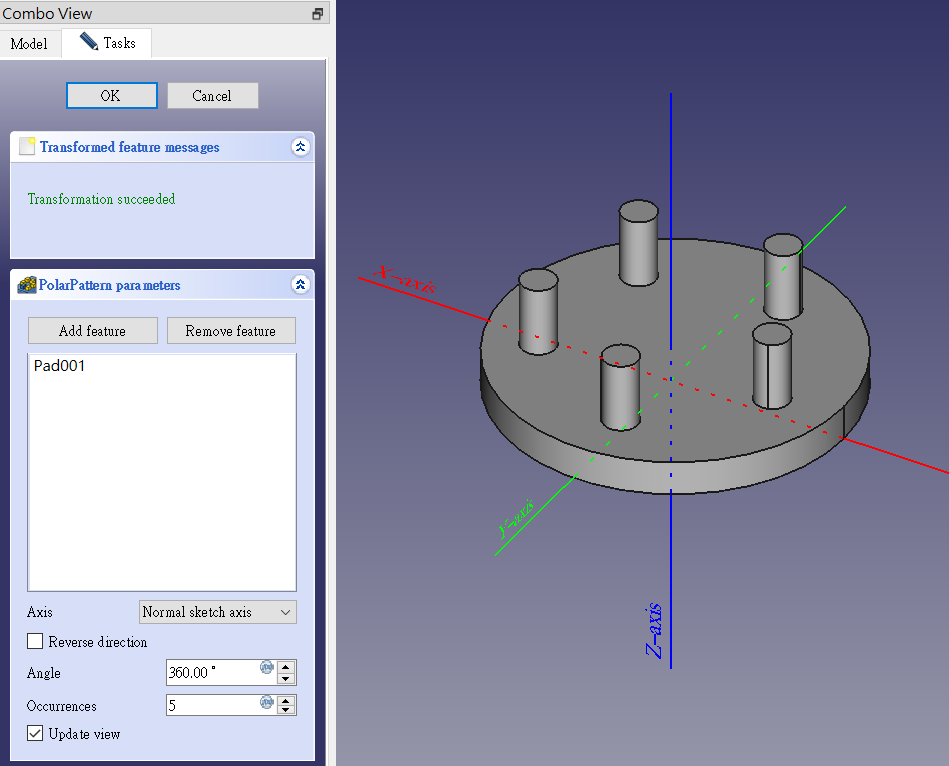

圖４１ 旋轉陣列的預覽狀態
預設的陣列數目是兩個，所以如果將參數對話視窗的「個數（Occurences）」改變成五個的話，就會看到程式自動切出平分角度的五個圓柱。也可以改變參數中的「角度（Angle）」，陣列就會依照角度軌跡上均勻分配陣列。「軸（Axis）」也有種種選項可以選，這裡就先維持預設值「垂直草繪軸（Normal Sketch Axis）」不改，否則有可能會讓陣列的結果偏離底下的圓盤，就會出現錯誤了（特徵會變成紅色）。最後可以在模型樹中看到名為「PolarPattern」的完成陣列特徵。
同樣地，挖孔（Pocket）也可以做出圓形特徵（如圖４２）。
圖４２ 孔的旋轉陣列。
依照同樣的要領，就可以選擇想要進行陣列的特徵，然後執行「直線陣列（Linear Pattern）」。

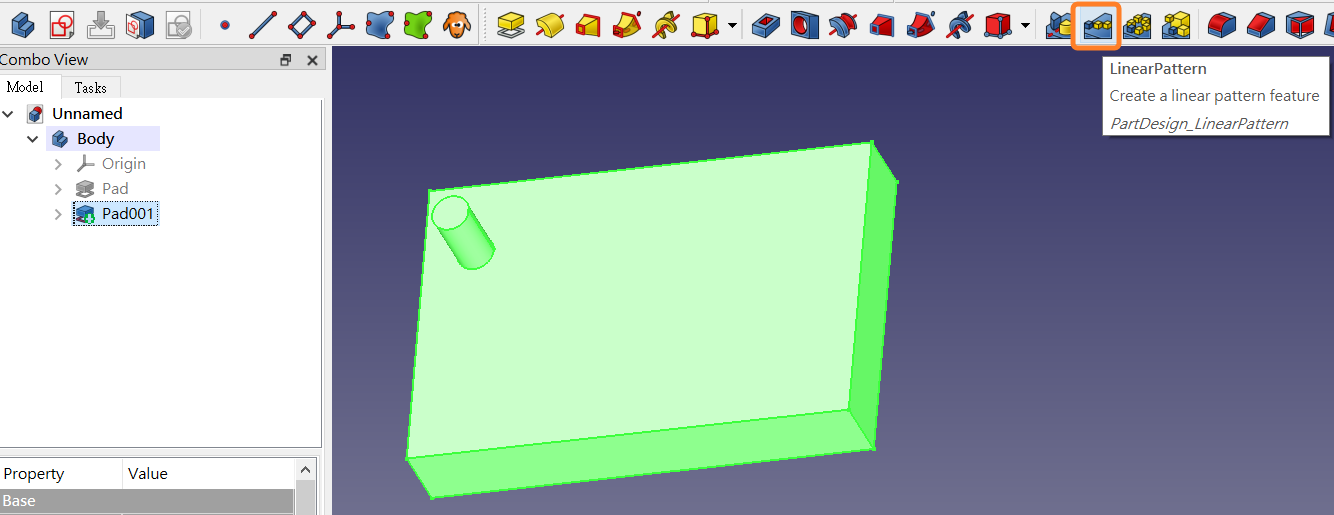

圖４３ 選擇直線陣列的指令
這次，則是要在參數對話視窗中決定陣列開始與結束的「長度（Length）」、陣列的「數目（Occurences）」（如圖４４）。程式會根據設定的數目自動平均分配陣列。另外「方向（Direction）」預設為「水平草繪軸（Horizontal Sketch Axis）」，如果改變成其他的方向，就可以朝其他方向複製特徵（但需要注意陣列的長度必須小於底座的尺寸）。完成之後會看到模型樹中出現名為「LinearPattern」的特徵。

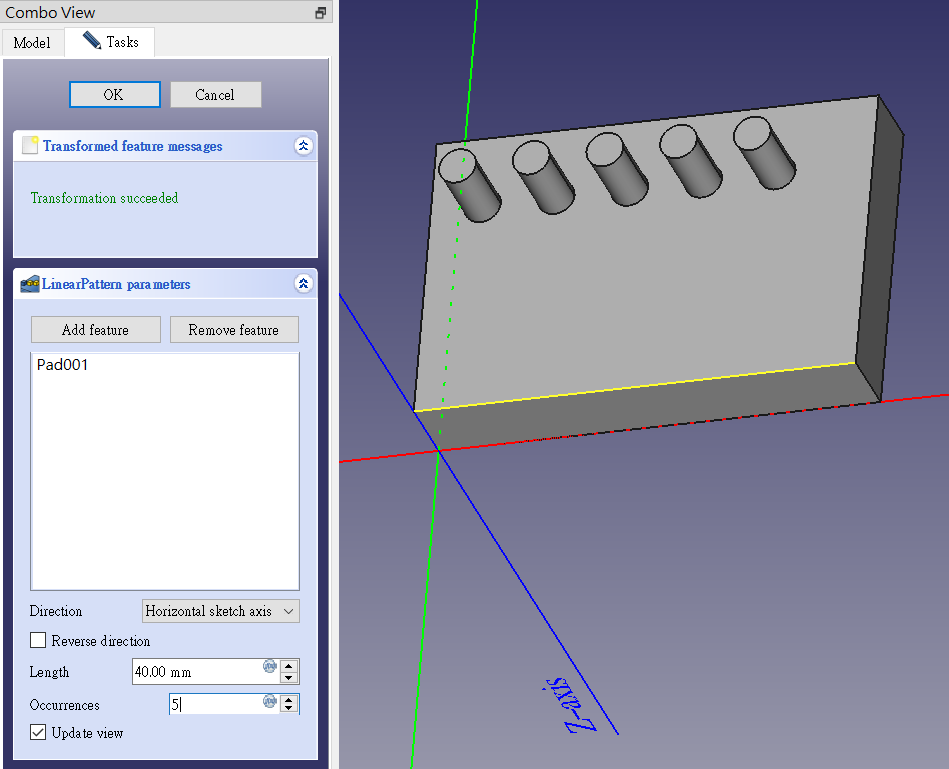

圖４４ 直線陣列的預覽
此外，ＦｒｅｅＣＡＤ似乎無法把直線陣列的結果再拿來做陣列，也無法一次做出兩個方向的陣列（如圖４５）。
圖４５ 只能陣列最前面的特徵（Pad001）、而不能陣列其他陣列（LinearPattern）
這時候，就需要「多重轉換（MultiTransform）」這個指令了（如圖４６）。

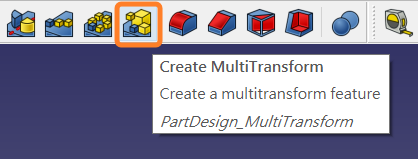

圖４６ 多重變換指令
其使用方法是不先做出陣列、而是直接利用最前面的小圓柱特徵，然後點選「多重轉換指令」（如圖４７）。

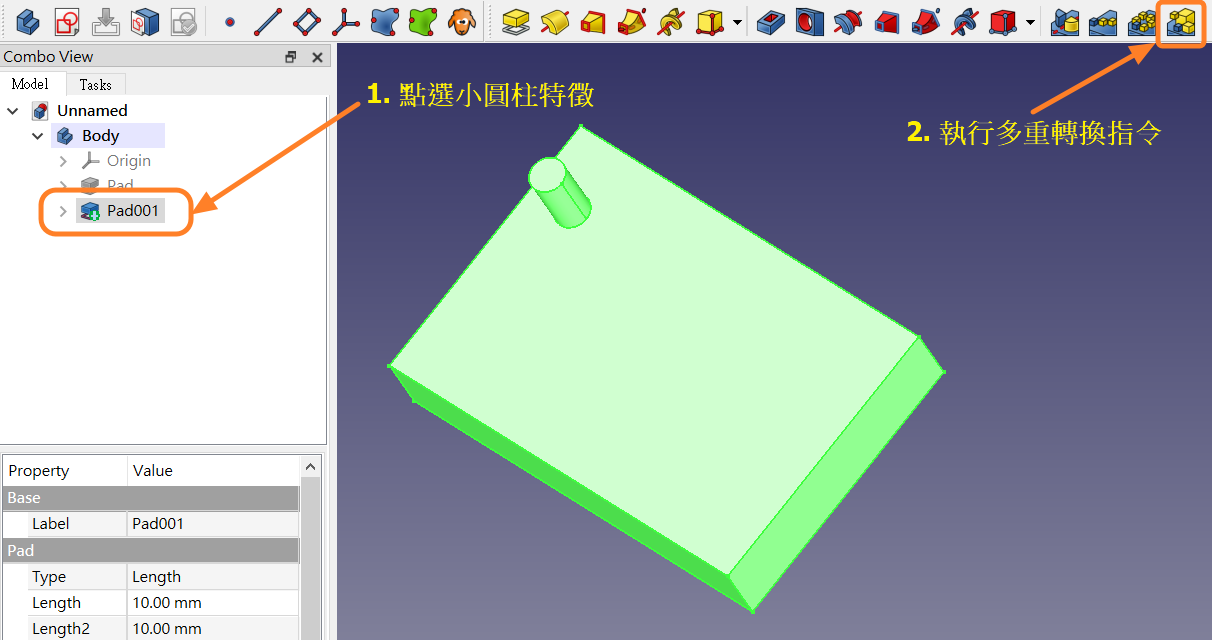

圖４７ 使用多重轉換指令
如果直接拿橫向或直向的陣列去做「多重轉換」的話，會直接失敗而導致整個實體消失．．．但是如果拿最前面的小圓柱去做「多重轉換」的話，竟然就會在參數視窗中發現有隱藏功能．．．．。就是「轉換（Transformation）」選項中出現了右鍵選單。這裡選擇「追加直線陣列（Add Linear Pattern）」
圖４８ 很難發現的隱藏指令
然後先做出橫方向的陣列了（如圖４９）。陣列的方法與單純直線陣列的方法相同。

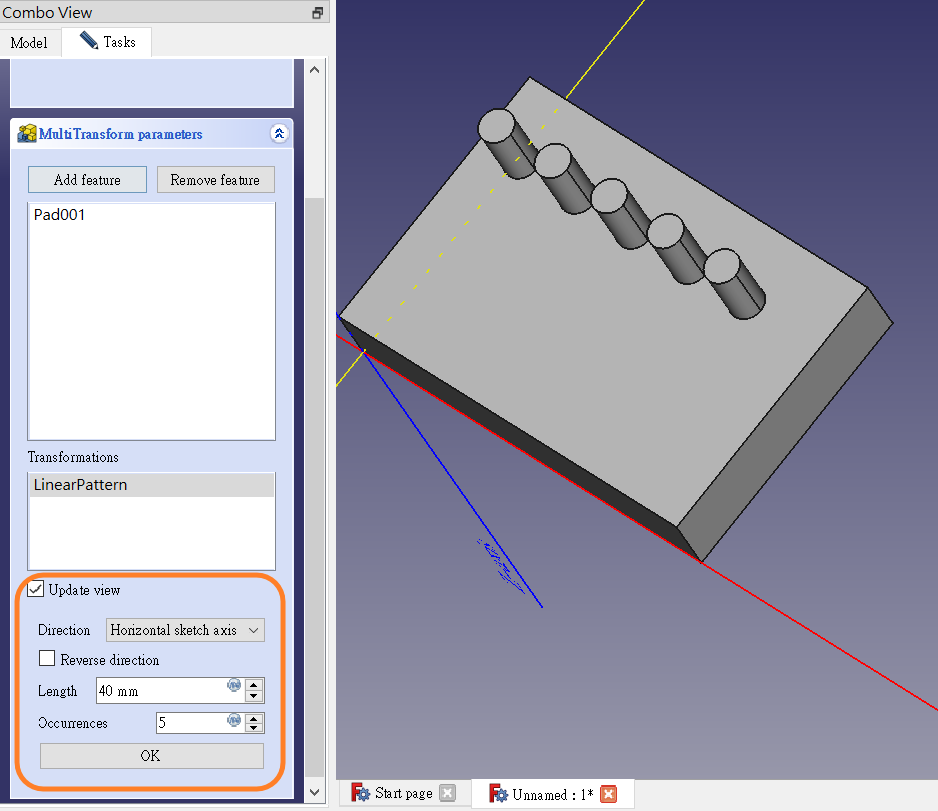

圖４９ 利用「多重轉換」來進行多重陣列
然後在橫向陣列完成後，再按一次滑鼠右鍵，改選垂直方向，並設定好距離與數量，就完成了兩個方向的陣列了（如圖５０）。

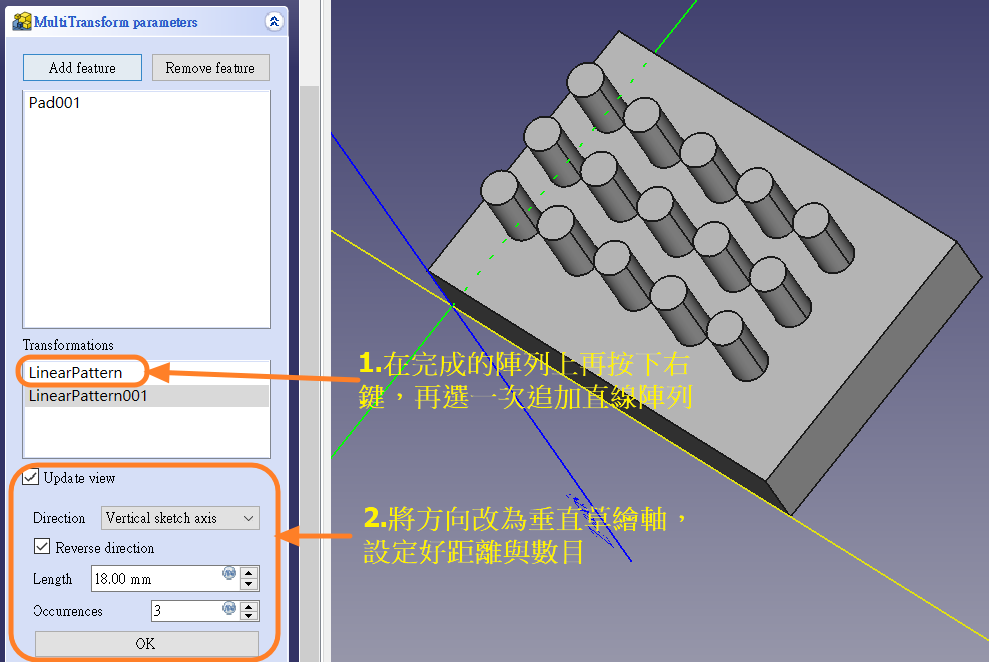

圖５０ 再追加一次直線陣列，做出陣列的複製
至此就介紹完一般３Ｄ ＣＡＤ軟體最常用的一些編輯指令，例如鏡射、旋轉長出、掃出成形、混成長出、旋轉陣列與直線陣列等等，這樣應該能畫出不少基本型狀的元件了。
＝＝＝
