DesignSpark Mechanical探究（０５） 組合件指令

Look at the Move tool

這個單元其實就是拿前兩篇製作出來的元件，進行組合件的操作教學。使用的工具則從Pull變成了Move這個萬用工具。

首先請將前兩篇製作好的Pin_Cube與Holed_Cube打開。

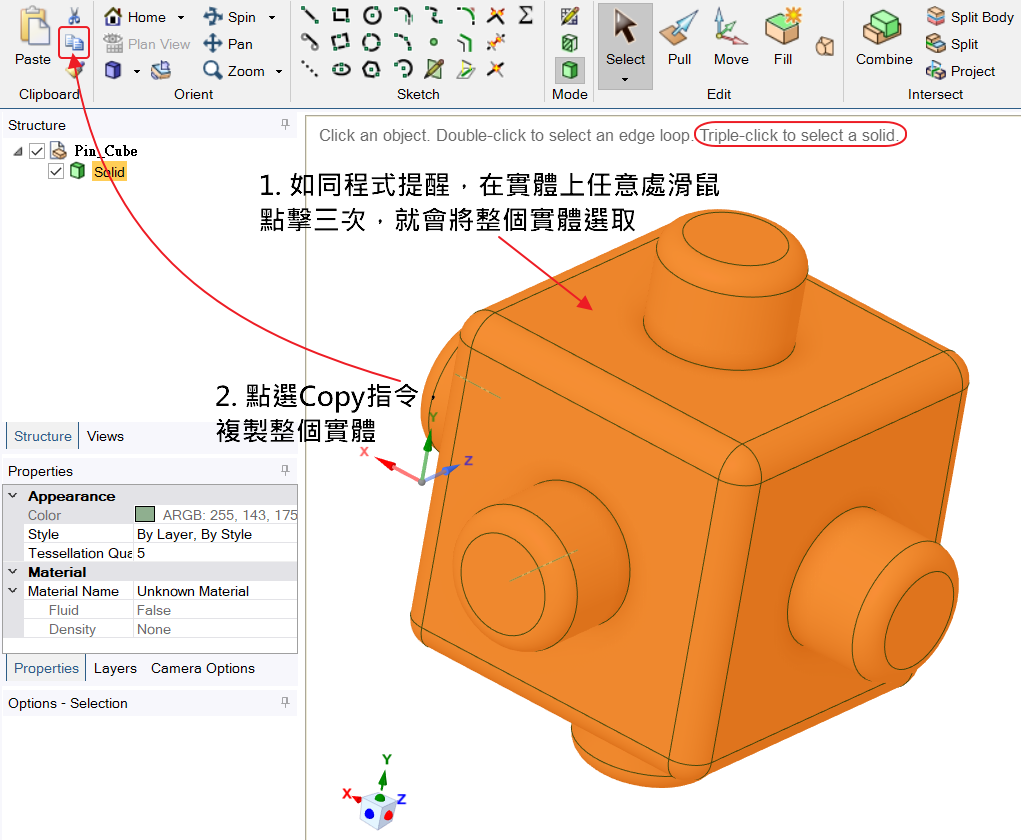

然後利用三擊（滑鼠左鍵按三下）點在Pin_Cube上，就會發現Pin_Cube整個實體都變成橘色的被選取狀態，再使用Copy指令（或是Ｃｔｒｌ＋Ｃ）將Pin_Cube的實體複製起來，如下圖所示：

然後將複製的實體，利用Paste指令（或Ｃｔｒｌ＋Ｖ）貼入新建立的檔案中。

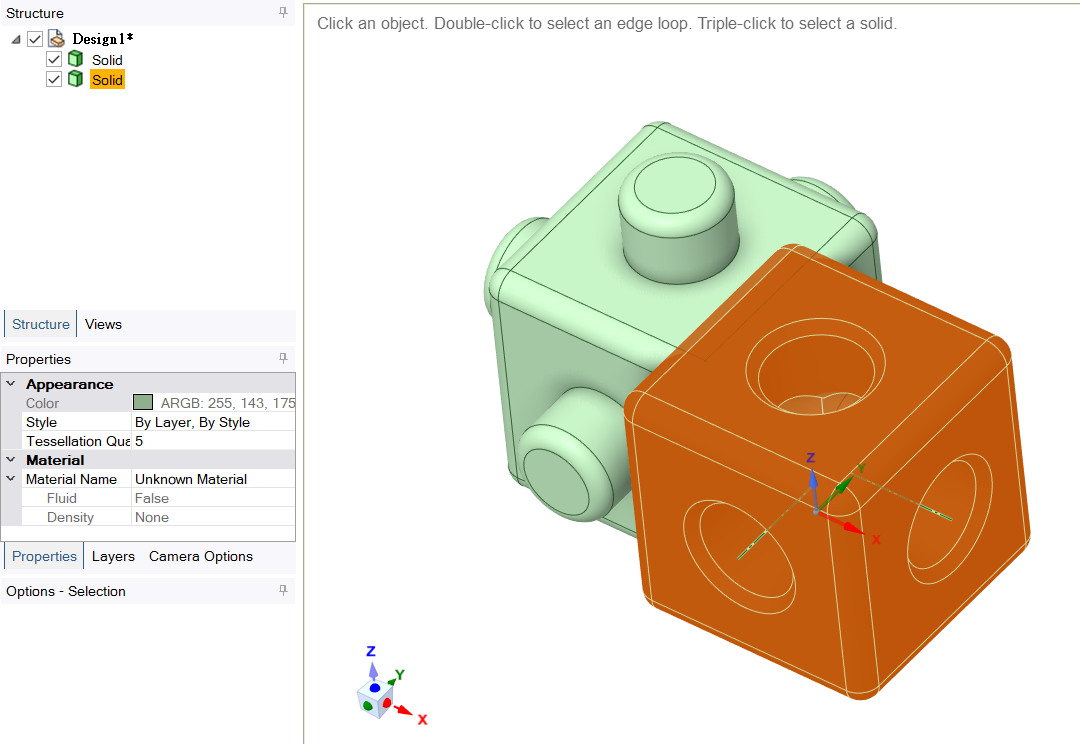

接著利用相同的方法，將Holed Cube的實體也貼入新建立的檔案當中（如下圖）。這樣兩個實體很可能重疊在一起，這無所謂，因為後續就會說明怎麼調整與組裝。

將這個新建立的檔案（組合件）存檔起來，並命名為Cube_Assy。

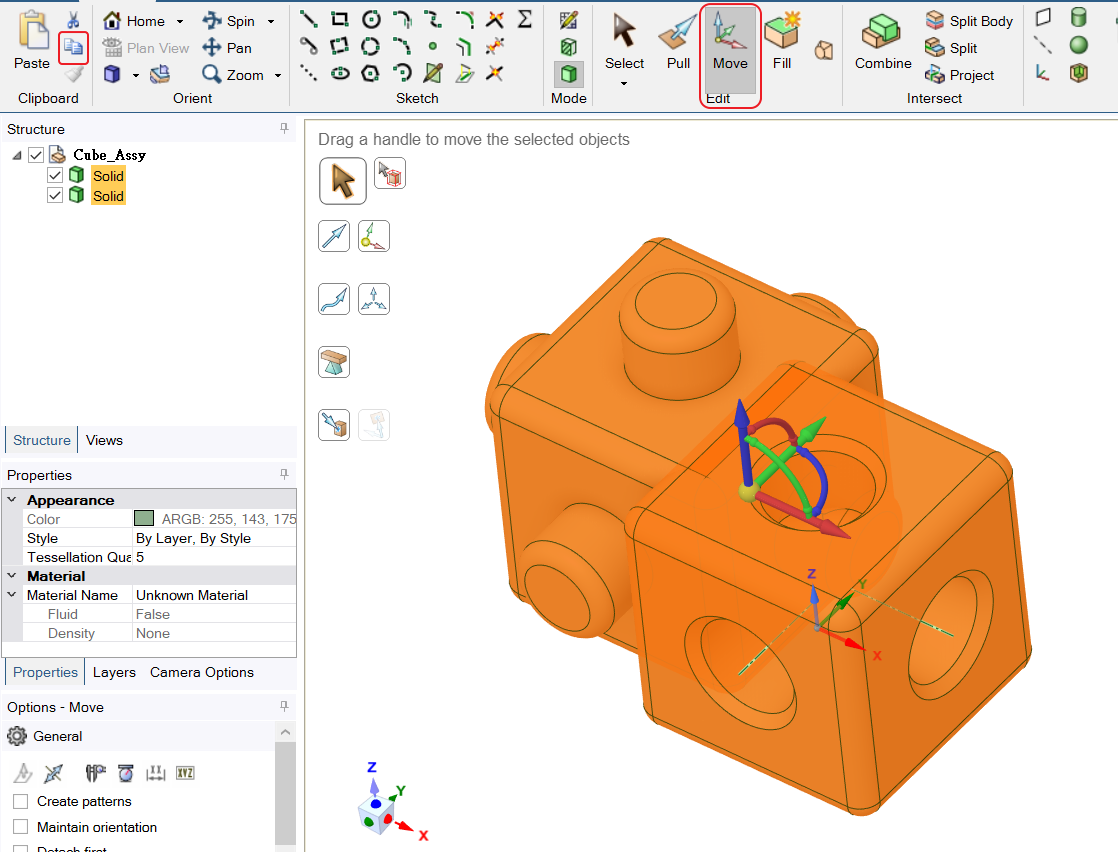

接者點選Ｍｏｖｅ指令，就會在組合圖中看到出現了六個可以任實體移動的箭頭：

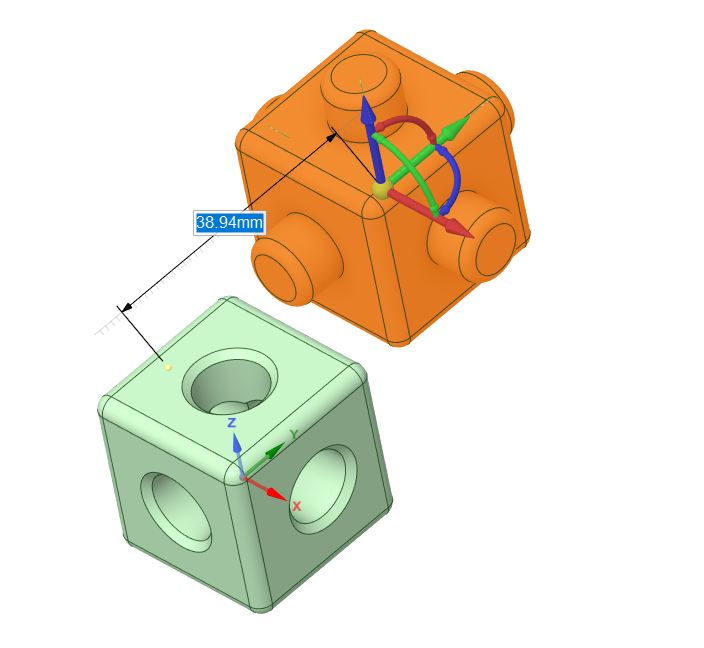

然後沿著六個箭頭任一方向拉動實體，直到兩個實體不在重疊為止。如下圖：

接著將原本位於實體中心的Move坐標軸中心拉到想要和另外一個零件對齊的面上，如下圖：

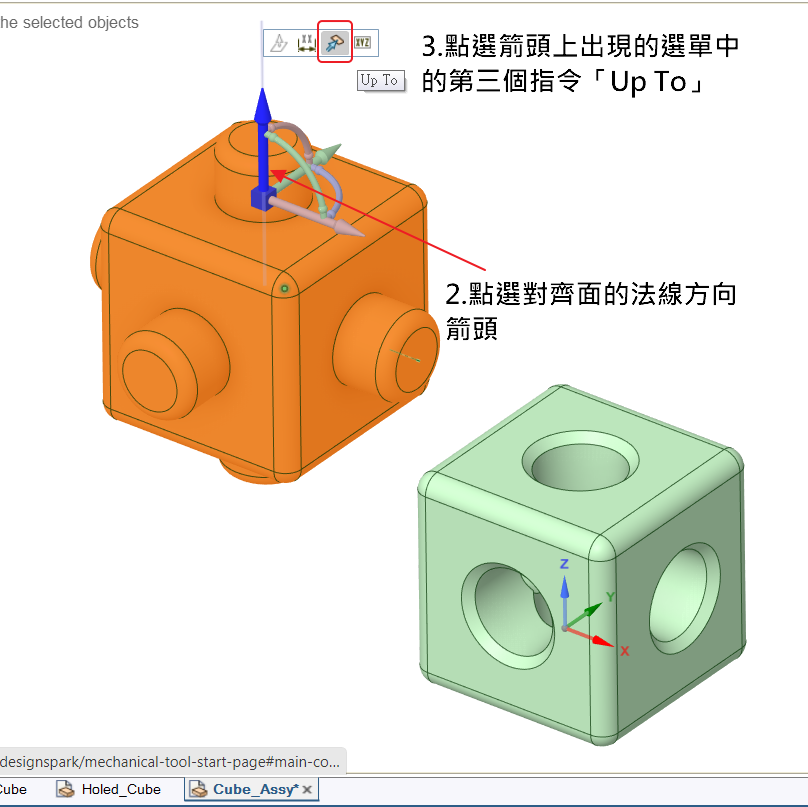

再點選Move坐標軸上要對齊面的法線方向箭頭，會出現一個指令表，選擇「Up To」指令（指令表中的第三個指令），如下圖：

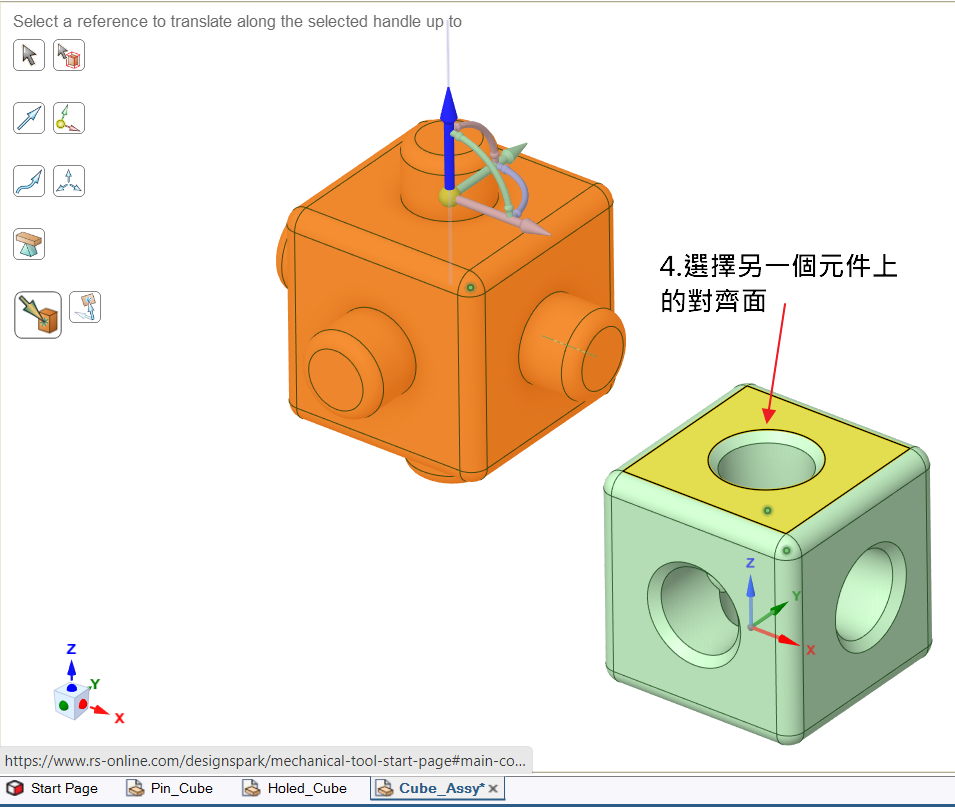

選了Up To指令後，再指向另一個元件的對齊面，就會發現這兩個元件上的對齊面彼此對齊了。如下兩圖：

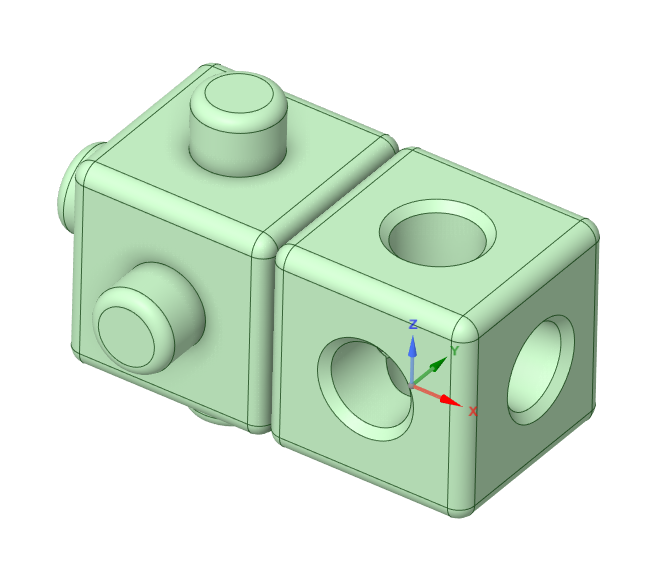

依照同樣的原理，對齊另外兩個方向的面，就會看到這兩個立方體元件成功組裝在正確（想要）的位置上了。

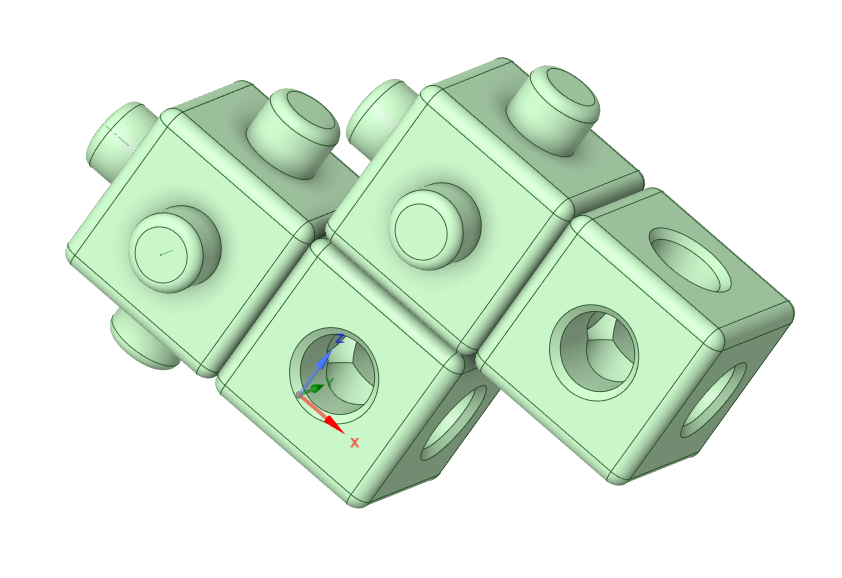

當然，也可以利用上述同樣的步驟（三擊、複製貼上、Move）多組幾個「樂高積木」進來，例如下圖的模樣，就可構成一個大型立方體組合件。

結論：ＤＳＭ的組合件「三神器」就是「三擊」（選取實體）、「複製貼上」（呼叫實體進入組合件）、「Move」（元件萬用對齊工具）

＝＝＝
